一、 产品介绍：

薄膜测厚仪D20采用机架一体化机柜，方便现场安装调试，机柜是操作和信息反馈平台，使用低功耗的工业平板电脑，可以在恶劣环境(灰尘 高温)下长期工作。工业平板安装在可调节支架上，方便调整操作角度(扫描架装在门架上也不用担心，支架可以挂在机柜底部)，整个机柜使用风机强制散热，风机配备栅格防尘罩，能有效防止灰尘进入，降低日常维护频次。整套系统配备不间断电源(大部分厂家只为工控机配了UPS电源),意外断电时仍然能够保证整套系统工作15分钟，为用户关闭系统提供了充足的时间。

    扫描架由运动控制系统(PLC)，步进电机(伺服电机)、信号发射及接收部分组成。扫描架采用国内惯用的O型或C型钢结构扫描架。具有耐高温，长期不变形，外观大气稳固。扫描架可以根据模具宽度来量身定做。一般O型的较多，C型的只适合较短模具上应用。内有控制运行部分，由开关电源、PLC、驱动器、步进电机、行程开关组成。X射线管及高压电源采用国内知名品牌、性能好、使用寿命长、故障率低等特性。由于射线能量小，发热量不大，通过风冷或水冷就可以保持恒温，有效延长射线管的寿命，保证的设备的稳定性。发射和接收装置均采用铸铝外壳，可以完全杜绝低剂量电离辐射的逸出，射线管和电离室均加装了保护膜(射线能衰非常小，可以定期更换)，用户可以定期使用压缩空气直接进行吹扫清洁。

D20在线测厚系统主要用于橡胶、钢铁、汽车、机械、轻工等行业各种透明和非透明的板材、片材、涂布、锡膏、漆膜、涂镀层、薄膜、金属板等产品的轮廓、厚度、宽度、直径、料位和振动的实时在线测量，具有十分广阔的应用前景。

我公司生产的在线测厚系统采用低能低功耗品牌X射线管，对人和环境完全没有危害，设备在生产中具有长期运行和系统稳定等特性。硬件配置均采用国内外知名品牌。高度集成化和模块化，方便客户的保养和维护。设备广泛应用于CPP、PE、PS、PA、PET、PVC、PVB、EVA、TPU流延生产线、压延生产线厚度测量及控制。

二、主要技术指标：

1、控制方式：工业级PC，采用进口超柔数据传输线;

2、测量范围：0~8mm；

3、测量精度：定点≤±0.1um,扫描≤±0.15um；

4、使用环境：0~55℃；

5、电压范围：AC 220V±10％，50Hz；

6、运行速度：6~10m/min；

7、负载功率：最大200W；

8、响应时间：≤10ms；

9、仪器尺寸：根据客户需求定做；

10、工作湿度：无结水均可；

11、连续工作时间：不限。

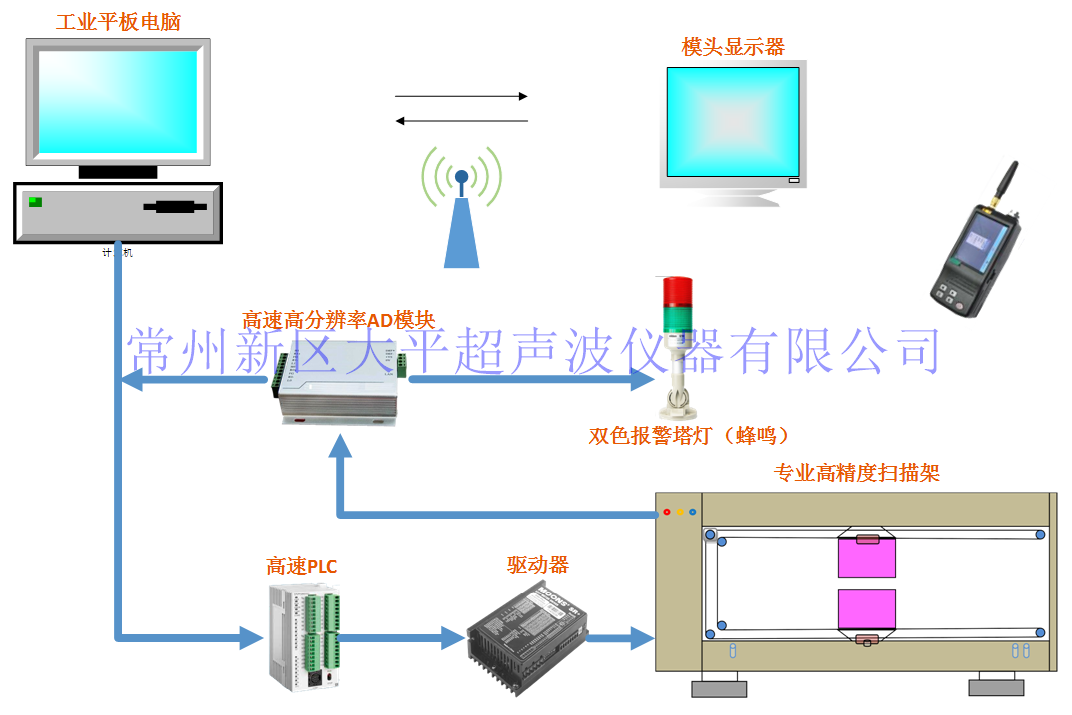

二、 系统工作原理图：
