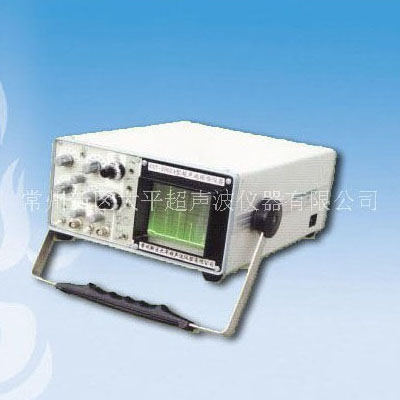

一、 CUT-2001A超声波金属探伤仪的概述：



 CUT-2001A型超声波金属探伤仪为A型脉冲反射式超声波探伤仪。由集成电路和晶体管混合组成，耗电省，探伤灵敏度高，可交直流两用。适合板材板波探伤、大型铸件、锻件的超声波金属探伤,交直流电源和主机装成一体，携带方便，是一台宽频带，性能优异的超声波金属探伤仪，深受用户欢迎，其主要特点如下：

1、机内电池能连续工作8小时以上，特别适合于探伤现场无交流电源或探伤现场不能用交流电源的用户。

2、采用高亮度，对角线为120mm的大屏面矩形示波管，解决了电磁场干扰引起的波幅抖动，探伤人员长时间观察不易引起眼睛疲劳。

3、仪器定量测试范围为108dB，其中1dB10档，10dB5档， 6dB8档，适宜使用半波高度法探伤，增益微调，调节量约18 dB，调节时波幅升降平缓，无突变。

4、所有集成电路，晶体管均设计在低电压，小电流，低功耗状态工作，经久耐用，可靠性高，故障少。

5、使用交流电源供电时，仪器允许电网电压在300V至150V范围内供电，仪器各项指标不变化，如电网电压超出规定范围，仪器能自动保护。

6、机内关键部位短路，开路或接触不良均能自动保护，以防止因连锁反应造成故障范围扩大。

7、CUT-2001A型超声波金属探伤仪，增加了报警功能，它对闸门内的“进波”和“失波”进行报警。



二、 CUT-2001A超声波金属探伤仪的主要技术指标：



1、工作频率：0.5MHz--16MHz

2、探伤灵敏度余量：＞56dB （200mm/φ2缺陷波）

3、始波宽度＜12mm （200mm/φ2缺陷波满度时）

4、回波宽度＜5mm （纵波）

5、分辩率：X值≥30 dB

6、盲区：≤8mm

7、水平线性误差＜1%

8、垂直线性误差＜3%

9、动态范围：＞30dB

10、电噪声电平/灵敏度余量≤4%/46 dB

11、衰减器精度：任相邻12 dB误差不大于0.5 dB

12、定量增益精度：48dB中任一档误差小于0.5 dB

13、探伤深度0-100mm，0-300mm，0-3000mm 三档连续复盖

14、重复频率约0~100mm，500Hz

                             0~300mm，0~3000mm，250Hz

15、发射脉冲幅度＞550VP-P

16、使用电源：直流9.8-14.5V，交流220V±20%

17、功耗： 直流5W（工作电流约400mA），交流10W

18、报警：灵敏度±1dB

19、报警范围：10%---100%波高

20、体积：230mm×130mm×320mm(宽×高×深)

21、重量：主机：3.4kg；电池：1.8kg；充电器：0.9kg

 （产品外观及配置以实物为准）
